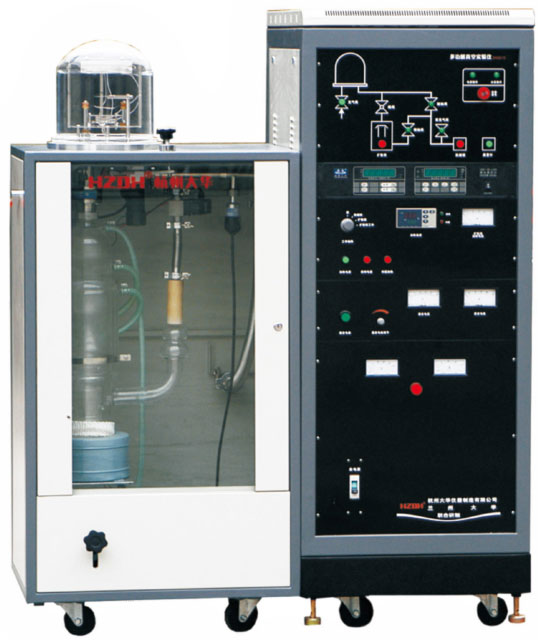

真空實驗儀是一個真空實驗平臺。由真空獲得部分、真空鍍膜機構和電控及儀表等部分組成，能夠很直觀反映真空獲得的全過程。

國家實用新型專利：ZL 2007 2 0107661.X

主要實驗內容

1、真空的獲得與測量；

2、蒸發法薄膜制備。

主要技術參數

1、設備的真空室、油擴散泵、真空管路部件全透明；

2、電氣控制有安全防護，防止誤操作對人員和設備造成損傷；

3、采用不銹鋼、真空橡膠管結合管路，閥門為電控雙向截止閥；

4、真空室：304 不銹鋼底盤和玻璃鐘罩組成，尺寸：Φ230×260mm；

5、真空測量：數顯復合真空計；

6、襯底溫度：室溫～ 200℃（PID 控溫）；

7、抽氣系統：2XZ-4B 機械泵 + 四級玻璃擴散泵，需水冷；

8、極限真空：9.6×10 -4 Pa；恢復真空：5×10 -3 Pa ＜ 40 分鐘；

9、1 組無氧銅電極，蒸發功率：AC10V/150A；襯底加熱、烘烤除氣；

10、可鍍膜尺寸：Φ70mm；

11、整機功率：3kW；16A 插座；

12、工作電源：AC220V±5，50Hz；

13、用戶需自備或另購冷卻水系統。
